揭秘位移比：定义及高效调整技巧

探索结构稳定的奥秘：位移比及其调整方式

在浩瀚的工程学与力学领域中，有一个概念，它像一把钥匙，解锁着结构稳定性的神秘之门；它像一座灯塔，指引着工程师们在设计的海洋中破浪前行。这个概念，就是位移比。今天，让我们一起揭开位移比的面纱，深入了解它的内涵与调整之道。

位移比：结构稳定的晴雨表

位移比，听起来似乎有些抽象，但它实际上与我们的生活息息相关。简单来说，位移比就是描述物体在受力后变形程度的一个比值。在力学和工程学领域，它常被用来衡量材料、结构或系统在受到外力作用时的变形特性和性能。位移比越小，意味着结构在受力后的变形越小，稳定性越高。

在建筑结构设计中，位移比特指在刚性楼板假定条件下，楼层竖向构件的最大水平位移或层间位移与该楼层位移平均值的比值。这个比值的大小，直接反映了结构的扭转效应。换句话说，它就像一面镜子，映照着结构在受到水平力作用时的扭转情况。当位移比过大时，就意味着结构可能存在扭转不规则的问题，这将对结构的稳定性和安全性构成威胁。

位移比的计算方式并不复杂，但需要注意的是，平均位移的计算是基于“刚性楼板假定”的。如果楼层中产生“弹性节点”，就需要选择“强制刚性楼板假定”进行计算，以避免结果失真。同时，对于复杂结构，如坡屋顶层、体育馆等，由于柱、墙不在同一标高或本层根本没有楼板，此时如果采用“强制刚性楼板假定”，结构分析将严重失真，位移比也失去了意义。因此，对于这类结构，需要通过位移的“详细输出”或观察结构的变形示意图来考察结构的扭转效应。

位移比的调整：匠心独运的艺术

位移比的重要性不言而喻，那么当位移比不满足规范要求时，我们该如何进行调整呢？这就涉及到了位移比的调整艺术。

提高结构的抗扭刚度

调整位移比的首要方法，是提高结构的抗扭刚度。这主要通过调整结构布置来实现。例如，可以加强结构外围对应位置抗侧力构件的刚度，以减小结构刚心与质心的偏心距。在设计中，还应在构造措施上对楼板的刚度予以保证。这样，即使结构在受到水平力作用时，也能保持较好的整体性，减少扭转效应。

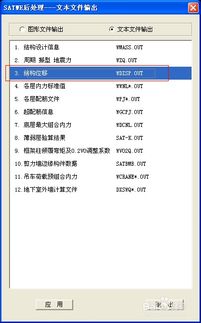

具体操作上，可以利用程序的节点搜索功能，在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中，快速找到位移最大的节点，并加强该节点对应的墙、柱等构件的刚度。同时，也可以找出位移最小的节点，适当削弱其刚度，以达到平衡结构扭转的目的。但需要注意的是，削弱刚度应适度，以免对结构整体稳定性造成不利影响。

提高结构的抗扭承载力

当结构布置的调整较为困难时，可以考虑提高结构的抗扭承载力。这可以通过在设计中考虑“双向地震组合”来实现。双向地震组合是指同时考虑结构在两个相互垂直方向上的地震作用，这样可以更全面地评估结构的抗震性能。通过增大计算扭矩，将附加扭矩加大，可以增大构件设计内力，从而提高结构的抗扭承载力。

此外，还可以增加抗震构造措施和延性措施，以提高结构变形的延性，加强局部薄弱部位。例如，在关键部位设置耗能减震装置，如阻尼器、耗能支撑等，可以在地震作用下吸收和耗散能量，减轻结构损伤。

设置防震缝

对于结构平面复杂、不对称或各部分刚度、高度和重量相差悬殊的情况，调整抗扭刚度难以满足规范要求时，可以设置防震缝。防震缝是将整个结构分成几个相互独立的规则结构单元，以减少结构单元之间的相互作用和扭转效应。通过设置防震缝，可以使得每个结构单元在地震作用下都能保持较好的整体性和稳定性。

当然，设置防震缝也需要注意一些问题。例如，防震缝的宽度应根据结构类型、高度和设防烈度等因素确定；防震缝两侧应设置可靠的墙或柱等构件，以形成稳定的分隔；同时，防震缝的设置还应考虑施工和使用的方便性。

位移比的优化：追求卓越的旅程

位移比的调整不仅是一门艺术，更是一场追求卓越的旅程。在这个过程中，工程师们需要不断探索、实践和创新，以找到最适合特定工程和设计要求的调整方案。

一方面，可以通过改变材料的选用来优化位移比。例如，选用具有更高刚性和抗变形能力的材料，可以显著提高结构的稳定性和安全性。另一方面，也可以通过优化结构形状来增加结构的整体刚度。例如，采用合理的柱网布置、增加横梁或斜撑等措施，都可以有效地提高结构的抗扭刚度。

此外，增加支撑结构也是优化位移比的有效途径之一。例如，在高层建筑中设置剪力墙或核心筒等支撑结构，可以显著提高结构的整体稳定性和抗震性能。同时，还可以通过加强结构的连接节点、提高节点的刚度和强度等措施来进一步优化位移比。

结语：位移比——结构稳定的守护者

位移比，这个看似简单的比值，却蕴含着结构稳定性的奥秘。它像一面镜子，映照着结构在受力后的变形情况；又像一把钥匙，解锁着结构稳定性的神秘之门。通过深入了解位移比的内涵与调整之道，我们可以更好地评估和改进结构的性能和安全性，为人们的生命财产安全提供更加坚实的保障。

在未来的工程实践中，让我们继续探索位移比的奥秘，不断创新和调整方法，为构建更加安全、稳定和美好的建筑世界贡献自己的力量。
