USB公母头接线方法及接线图

USB公母头接线全解析：图文并茂，轻松上手

在数字化时代，USB接口已成为我们日常生活中不可或缺的一部分，无论是连接手机、传输数据，还是为设备充电，都离不开它。然而，当面临USB线损坏或需要特定长度的连接线时，如何自己动手接线成为了一个实用技能。本文将详细介绍USB公母头的接线方法，并附上接线图，让你轻松掌握这一技能。

一、USB接口基础知识

在动手之前，让我们先了解一下USB接口的基础知识。USB接口主要由四根线组成：电源线（红、黑）、数据线（绿、白）。其中，红色线为电源正极（VCC、Power、5V），黑色线为电源负极（GND、Ground），绿色线为数据正极（DATA+、USBD+、PD+、USBDT+），白色线为数据负极（DATA-、USBD-、PD-、USBDT-）。这四根线在USB公头和母头中的排列顺序通常是固定的，从左到右依次为红、白、绿、黑。

二、USB公母头识别

在接线之前，正确识别USB公头和母头至关重要。简单来说，主动插的那头是公头，被插的那头是母头。USB公头通常有四个裸露的金属触点，用于与母头的触点相对应连接。而USB母头则有一个矩形的插槽，内部有四个相对应的触点，用于接收公头的插入。

三、USB公母头接线步骤

1. 准备工具和材料

在开始接线之前，你需要准备以下工具和材料：

USB公头和母头各一个（根据需要选择A型或B型）

剥线钳或剪刀

电烙铁或焊接枪

焊锡丝

热熔胶枪（可选）

绝缘胶带

2. 剥线

首先，使用剥线钳或剪刀将USB线的外皮剥去一段长度，露出内部的四根线。剥线时要注意不要损伤内部的铜丝。

3. 识别线色并对应接线

接下来，根据USB线的颜色识别出电源线和数据线，并按照公头和母头的触点排列顺序进行接线。以A型USB公头为例，从左到右的触点分别对应红、白、绿、黑四根线。在母头上，这些触点的排列顺序也是相同的。因此，你需要将红色线焊接在公头和母头的第一个触点上，白色线焊接在第二个触点上，绿色线焊接在第三个触点上，黑色线焊接在第四个触点上。

4. 焊接

使用电烙铁或焊接枪将剥好的铜丝与公头和母头的触点进行焊接。焊接时要注意控制好温度和时间，避免损伤触点或造成虚焊。焊接完成后，可以用镊子轻轻拨动一下焊点，检查是否牢固。

5. 绝缘处理

焊接完成后，为了安全起见，需要对裸露的铜丝进行绝缘处理。可以使用热熔胶枪在焊点处滴上一些热熔胶，或者使用绝缘胶带将焊点包裹起来。这样可以防止短路或触电等安全隐患。

四、接线图示例

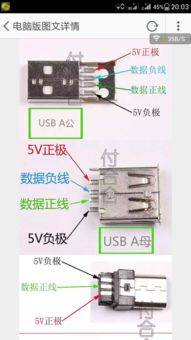

以下是一张简单的USB公母头接线图示例，帮助你更直观地理解接线过程：

（此处为示意图描述，实际接线图请参考相关电子制作教程或论坛中的详细图解）

在接线图中，USB公头和母头的触点分别用数字1、2、3、4标注。

红色线（电源正极）焊接在公头和母头的第一个触点（数字1）上。

白色线（数据负极）焊接在第二个触点（数字2）上。

绿色线（数据正极）焊接在第三个触点（数字3）上。

黑色线（电源负极）焊接在第四个触点（数字4）上。

五、注意事项

1. 正确识别线色：在接线之前，一定要正确识别出USB线的颜色，避免接错线导致设备损坏或无法正常工作。

2. 焊接质量：焊接时要控制好温度和时间，确保焊点牢固且不会损伤触点。同时，要注意避免虚焊或漏焊等情况。

3. 绝缘处理：焊接完成后，一定要对裸露的铜丝进行绝缘处理，以防止短路或触电等安全隐患。

4. 测试与检查：接线完成后，最好使用万用表等工具进行测试和检查，确保连接正确且能够正常工作。

六、应用场景与拓展

掌握USB公母头接线技能后，你可以应用于多种场景。比如，当你需要一条特定长度的USB线时，可以自己动手制作；当你面临USB线损坏时，也可以轻松修复。此外，你还可以尝试制作一些有趣的USB小玩意，如USB风扇、USB灯等，为生活增添乐趣。

七、结语

通过本文的介绍，相信你已经对USB公母头接线有了更深入的了解。掌握这一技能不仅能够帮助你解决日常生活中的实际问题，还能让你在DIY制作中更加得心应手。当然，如果你对电子制作有更浓厚的兴趣，还可以进一步学习其他类型的接口和电路知识，不断拓宽自己的技能边界。希望本文能够为你提供帮助，让你在USB公母头接线的道路上更加顺畅！
