直流电路中的电容详解

深入探索直流电路中的电容

在电子学的广阔领域中，直流电路与电容的结合构成了许多基础而重要的电路概念。无论是学习电子技术的初学者，还是在这一领域深耕多年的工程师，对于直流电路中电容的理解和应用都是必不可少的。本文将深入探讨直流电路中电容的作用、特性、充电与放电过程，以及实际应用中的几个经典电路，帮助读者更好地理解和应用这一基础知识。

一、电容的基本概念

电容（Capacitance）是电子元件的一种，其功能是储存电荷。电容通常由两个导体（称为极板）和它们之间的绝缘介质（称为电介质）组成。电容的单位是法拉（F），但在实际应用中，常用的单位还包括微法（μF）、纳法（nF）和皮法（pF）。

电容的一个重要特性是其“充放电”能力。当电容器连接到直流电源时，电源的正负极分别向电容器的两个极板提供电荷，使电容器充电。当电容器两端的电压达到电源电压时，充电过程结束。此时，如果断开电源并将电容器两端连接到一个闭合电路中，电容器将开始放电，将储存的电荷通过电路释放出去。

二、直流电路中的电容

在直流电路中，电容主要表现出以下几种特性：

1. 开路特性：在直流稳态下，电容可以看作是一个开路。这是因为电容的充电过程非常快，通常在毫秒甚至微秒级别完成。一旦电容器充满电，其两端的电压将保持不变，而流过电容的电流将为零。

2. 储能特性：电容能够储存电能，并在需要时释放。这一特性使得电容在电源滤波、能量储存和脉冲电路等方面有着广泛的应用。

3. 延时特性：由于电容的充放电过程需要一定的时间，因此它可以用作电路中的延时元件。通过调整电容的大小和与之串联的电阻值，可以控制延时的时间长短。

三、电容的充电与放电过程

电容的充电与放电过程是理解电容在直流电路中作用的关键。

1. 充电过程：

当电容器连接到直流电源时，电源的正极通过电路向电容器的正极板提供正电荷，同时电源的负极向电容器的负极板提供负电荷。随着电荷的积累，电容器两端的电压逐渐升高。当电容器两端的电压达到电源电压时，充电过程结束。此时，电容器储存了与电源电压相等的电能。

充电过程的快慢取决于电源的电压、电容的大小以及充电电路中的电阻。如果充电电路中没有电阻或电阻很小，充电过程将非常快；反之，如果电阻很大，充电过程将相对缓慢。

2. 放电过程：

当电容器两端连接到一个闭合电路时，电容器将开始放电。此时，电容器正极板上的正电荷和负极板上的负电荷将通过电路中的导体相互中和，释放储存的电能。随着电荷的中和，电容器两端的电压逐渐降低，直到为零。

放电过程的快慢取决于电容的大小以及放电电路中的电阻。如果放电电路中没有电阻或电阻很小，放电过程将非常快；反之，如果电阻很大，放电过程将相对缓慢。

四、实际应用中的经典电路

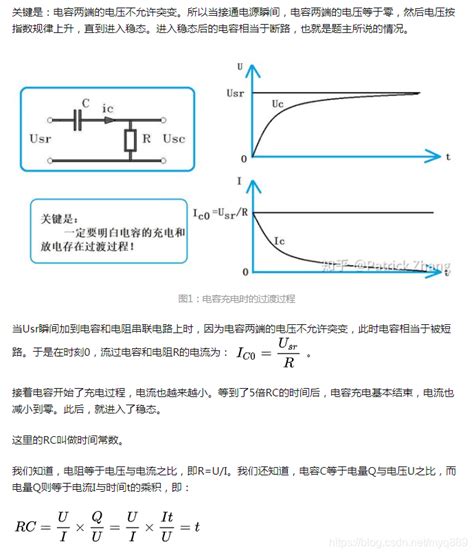

1. RC充电电路：

RC充电电路由电源、电阻、电容器和开关组成。当开关闭合时，电源通过电阻向电容器充电。由于电阻的存在，充电过程将是一个逐渐升高的过程，而不是瞬间完成。充电过程的快慢取决于电阻的大小和电容的容量。通过调整这两个参数，可以控制充电时间的长短。

RC充电电路在电子电路中有着广泛的应用，如模拟电路中的信号延迟、数字电路中的时钟信号生成等。

2. RC放电电路：

RC放电电路由电容器、电阻和负载组成。当电容器充满电后，将其两端连接到一个闭合电路中，电容器将开始放电。由于电阻的存在，放电过程将是一个逐渐降低的过程，而不是瞬间完成。放电过程的快慢同样取决于电阻的大小和电容的容量。

RC放电电路常用于电子电路中的信号衰减、定时电路等方面。

3. 电源滤波电路：

在直流电源电路中，为了获得稳定的直流电压，通常需要使用滤波电路来去除交流成分。其中，电容滤波电路是一种常用的滤波方式。

电容滤波电路由整流电路、滤波电容器和负载组成。整流电路将交流电转换为脉动直流电，滤波电容器则用于平滑脉动直流电中的波动成分。当整流电路输出的脉动直流电通过滤波电容器时，电容器将储存脉动直流电中的高峰值能量，并在低谷时释放能量，从而得到较为平滑的直流电压。

4. 分压电路：

分压电路是一种利用电阻和电容的串联或并联关系来分配电压的电路。在直流电路中，分压电路常用于为多个电路提供不同的电压值。

电容分压电路利用电容的串联关系来分配电压。当多个电容器串联连接时，它们之间的电压分配取决于各自的电容值。通过调整电容器的容量，可以得到所需的电压分配比例。

五、电容的选择与注意事项

在直流电路中选择合适的电容时，需要考虑以下几个因素：

1. 电容值：根据电路的要求选择合适的电容值。电容值的大小将直接影响电路的性能，如延时时间、滤波效果等。

2. 电压等级：确保所选电容的额定电压大于或等于电路中的最大工作电压，以防止电容器击穿损坏。

3. 频率特性：虽然本文主要讨论的是直流电路中的电容，但在某些情况下，电容的频率特性也是需要考虑的因素。例如，在高频电路中，需要选择具有较低寄生电感和电阻的高频电容。

4. 温度特性：电容的性能会随着温度的变化而变化。在选择电容时，需要考虑其工作温度范围以及温度对性能的影响。

5. 封装与尺寸：根据实际应用场景选择合适的电容封装和尺寸。例如，在PCB设计中，需要考虑电容的封装是否与板上的其他元件相冲突；在便携式设备中，需要选择尺寸较小的贴片电容以节省空间。

6. 质量与可靠性：选择具有良好质量和可靠性的电容品牌与型号，以确保电路的稳定性和长期运行可靠性。

总之，电容在直流电路中扮演着重要的角色。通过深入理解电容的特性、充电与放电过程以及实际应用中的经典电路，我们可以更好地利用电容来设计和优化电子电路。在选择电容时，需要考虑多个因素以确保电路的性能和可靠性。希望本文能为读者在直流电路中的电容应用提供有益的参考。
