如何在Proteus中封装滑动变阻器

Proteus滑动变阻器封装教程

在电子电路设计和仿真过程中，滑动变阻器（Potentiometer）是一种重要的电子元件，用于调整电路中的电阻值，从而实现对电流、电压和功率等电路参数的调节。Proteus作为一款功能强大的电子设计自动化（EDA）软件，提供了丰富的元件库和封装工具，使得用户能够轻松地进行电路设计和仿真。本文将详细介绍如何在Proteus中进行滑动变阻器的封装，帮助用户全面了解这一过程。

一、准备工作

在开始封装之前，用户需要确保已经安装了Proteus软件，并且熟悉其基本操作。此外，为了更好地理解封装过程，建议用户先对滑动变阻器的结构和工作原理有一定的了解。

滑动变阻器通常由滑片、金属杆、接线柱（一般为四个）、电阻丝（线圈）和瓷筒等部分组成。其工作原理是通过改变接入电路的电阻丝的长度来改变电阻值。在Proteus中，滑动变阻器的封装主要涉及元件符号的创建和引脚的定义。

二、查找并添加滑动变阻器

1. 打开Proteus软件：

首先，启动Proteus软件并进入其主界面。

2. 进入设备库：

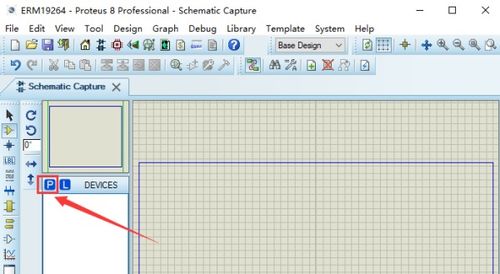

单击界面中的“P”按钮，进入Proteus的设备库。这是选择和添加各种电子元件的地方。

3. 搜索滑动变阻器：

在设备库的关键字搜索框中输入“POT”，并选择类别为“Resistors”（电阻器）。这将会筛选出所有与滑动变阻器相关的元件。

4. 选择滑动变阻器：

在搜索结果中，找到并选中“POT-HG”。这是Proteus中常见的滑动变阻器符号。单击“OK”按钮，将滑动变阻器添加到设备列表中。

三、在电路图中放置滑动变阻器

1. 打开电路图编辑器：

在Proteus的主界面中，选择并打开一个电路图编辑器，或者新建一个电路图文件。

2. 放置滑动变阻器：

从设备列表中拖动“POT-HG”滑动变阻器到电路图编辑器中。用户可以根据需要调整其位置和方向。

3. 连接电源和地：

在电路图中，将滑动变阻器的一个引脚连接到电源（如正极），另一个引脚连接到地（如负极）。这是滑动变阻器的基本连接方式。

4. 连接电压表：

为了观察滑动变阻器电阻值的变化，可以将一个电压表连接到滑动变阻器的第三个引脚（通常是滑动触点）。这样，当用户调整滑动变阻器时，可以通过电压表的读数来监测电阻值的变化。

四、封装滑动变阻器

在Proteus中，封装滑动变阻器主要涉及到元件符号的创建和引脚的定义。以下是一个详细的封装步骤：

1. 绘制主体部分：

使用Proteus的绘图工具，绘制滑动变阻器的主体部分。这通常是一个矩形框，表示滑动变阻器的外壳。用户可以根据需要调整其大小和形状。

2. 绘制引脚：

点击“引脚”工具，并选择默认设置（default）进行绘制。在滑动变阻器的主体部分上绘制出所需的引脚。根据滑动变阻器的实际结构，通常会有三个引脚：两个固定引脚和一个滑动引脚。带星号的引脚通常表示电气连接点，应该朝外放置。

3. 编辑引脚：

双击每个引脚，编辑其名称和序列。对于滑动变阻器，通常会将两个固定引脚命名为“1”和“3”（或类似的标识符），并将滑动引脚命名为“2”（或类似的标识符）。这些名称将用于电路图中的连接和仿真。

4. 创建元件符号：

完成引脚绘制和编辑后，全选所有部分（包括主体和引脚），然后点击“制作元件”按钮。在弹出的菜单中，输入元件的名称和前缀。名称应该能够清晰地反映元件的类型和用途，如“POT-CUSTOM”表示自定义的滑动变阻器。

5. 添加封装：

在元件符号创建完成后，需要为其添加封装。点击“ADD/Edit”按钮，选择适当的封装类型。对于滑动变阻器，通常选择DIP（双列直插）封装类型，并根据引脚的数量选择合适的封装尺寸（如DIP6表示有6个引脚的封装）。

6. 定义引脚属性：

在封装添加完成后，需要为每个引脚定义其电气属性。这包括引脚的电气类型（如输入、输出、电源等）、是否接地、是否连接等。对于滑动变阻器，通常会将两个固定引脚定义为电源和地连接，将滑动引脚定义为可调电阻连接。

7. 完成封装：

完成引脚属性的定义后，点击确定按钮，完成滑动变阻器的封装过程。此时，用户可以在Proteus的元件库中找到并使用这个自定义的滑动变阻器元件。

五、测试和仿真

在封装完成后，用户可以通过Proteus的仿真功能来测试滑动变阻器的性能。以下是一个简单的测试步骤：

1. 连接电路：

在电路图中，使用封装好的滑动变阻器连接一个电源、一个负载（如灯泡）和一个电压表。确保连接正确无误。

2. 设置仿真参数：

在Proteus的仿真设置中，设置电源的电压和电流限制等参数。确保这些参数符合滑动变阻器和负载的规格要求。

3. 运行仿真：

点击仿真运行按钮，开始仿真过程。在仿真过程中，用户可以调整滑动变阻器的滑动触点，观察电压表和负载的变化情况。

4. 分析结果：

根据仿真结果，分析滑动变阻器对电路性能的影响。这包括电流、电压和功率等参数的变化情况。通过对比不同滑动触点位置下的仿真结果，可以进一步了解滑动变阻器的工作原理和性能特点。

六、总结

本文详细介绍了在Proteus中进行滑动变阻器封装的过程。通过了解滑动变阻器的结构和工作原理，用户在Proteus中可以轻松地创建自定义的滑动变阻器元件符号，并为其添加适当的封装。通过仿真测试，用户可以进一步验证滑动变阻器的性能，并优化电路设计。希望本文能够帮助用户更好地掌握Proteus中滑动变阻器的封装方法，提高电路设计和仿真的效率和质量。
