电磁阀的图形符号是什么？常见问答

电磁阀的图形符号是对电磁阀功能进行直观描述的重要工具，它广泛应用于气动系统设计、液压系统设计及产品标识中，帮助设计者和使用者快速理解电磁阀的工作原理和功能特性。对于那些对电磁阀图形符号感兴趣的朋友来说，本文将详细介绍电磁阀图形符号的构成、含义以及解读方法。

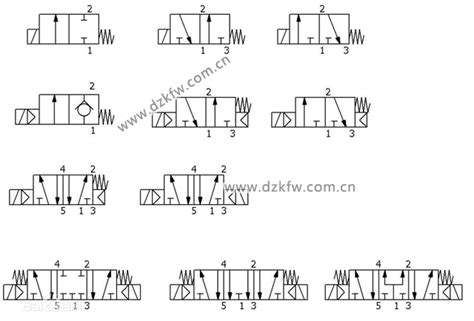

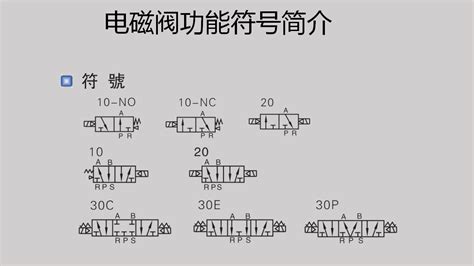

电磁阀图形符号主要由方框、箭头、“┳”或“┫”符号以及字符构成。这些元素组合在一起，能够清晰地表达电磁阀的工作位置、流体通路的连接状态以及控制逻辑。

首先，方框在电磁阀图形符号中用来表示阀的工作位置。每个方框代表电磁阀的一种工作状态，即所谓的“位”。例如，二位三通电磁阀的图形符号会有两个方框，分别表示电磁阀的两种工作位置。方框的数量直接反映了电磁阀的位数，是理解电磁阀功能的基础。

在方框内部，箭头被用来表示流体通路的连接状态。当箭头出现在两个接口之间时，意味着这两个接口处于连通状态。需要注意的是，箭头的方向并不一定代表流体的实际流动方向，而只是表示通路的存在。这一特点使得电磁阀图形符号在表达上更加简洁明了。

除了箭头外，方框内部还可能出现“┳”或“┫”符号。这些符号表示对应的接口不通，即流体无法通过该接口流动。在解读电磁阀图形符号时，需要特别注意这些不通符号的存在，以避免误解电磁阀的通路状态。

方框外部的接口数则用来表示电磁阀的“通”数。例如，一个电磁阀图形符号如果方框外部有三个接口，则意味着该电磁阀具有三个通气或通液接口。通数的多少直接反映了电磁阀能够连接多少个外部元件或系统，是评估电磁阀功能多样性的重要指标。

在电磁阀图形符号中，还常用一些特定的字符来表示不同的接口和功能。例如，流体的进口端通常用字母P表示，排出口用字母T表示，而阀与执行元件连接的接口则用A、B等字母表示。这些字符的引入使得电磁阀图形符号在表达上更加具体和准确，有助于设计者和使用者更好地理解和应用电磁阀。

接下来，我们以一个具体的电磁阀图形符号为例，来演示如何解读其含义。假设我们看到一个二位三通电磁阀的图形符号，其中两个方框分别表示通电和未通电时的状态。在通电状态方框中，箭头从P口指向A口，表示当电磁阀通电时，流体从进口端P流入并通过A口流出；而在未通电状态方框中，箭头从P口指向T口，并有一个不通符号“┫”出现在A口旁边，表示当电磁阀未通电时，流体从进口端P流入并通过T口排出，而A口则处于关闭状态。通过这样的解读过程，我们可以清晰地了解电磁阀在不同工作状态下的流体通路情况。

此外，电磁阀图形符号还常常用于表达电磁阀的控制逻辑。在复杂的气动或液压系统中，电磁阀作为控制元件起着至关重要的作用。通过不同的电磁阀组合和控制逻辑设计，可以实现各种复杂的动作和功能。在这种情况下，电磁阀图形符号不仅表示了电磁阀本身的通路状态，还通过不同的方框和箭头组合来表达了控制逻辑和动作顺序。这对于系统设计和故障排查来说具有非常重要的意义。

值得一提的是，电磁阀图形符号的标准化工作也取得了显著的进展。国际标准化组织（ISO）以及各国标准化机构都制定了相应的电磁阀图形符号标准，以确保电磁阀图形符号在不同国家和地区之间的一致性和互换性。这些标准的实施不仅提高了电磁阀图形符号的准确性和可读性，还促进了电磁阀技术的国际交流与合作。

当然，在实际应用中，电磁阀的图形符号可能会因不同的行业标准和应用场景而有所差异。例如，在流程行业中常用的带控制点的流程图（PID图）上，电磁阀的图形符号可能会更加注重表达控制点和信号传输等信息；而在机械行业或机电一体化的气、液传动系统中，电磁阀的图形符号则可能更加注重表达流体通路和动作顺序等信息。因此，在解读电磁阀图形符号时，需要结合具体的行业标准和应用场景来进行理解和应用。

综上所述，电磁阀的图形符号是对电磁阀功能进行直观描述的重要工具。它通过方框、箭头、“┳”或“┫”符号以及字符等元素的组合来表达电磁阀的工作位置、流体通路的连接状态以及控制逻辑等信息。对于那些对电磁阀图形符号感兴趣的朋友来说，掌握这些基本元素和解读方法将有助于他们更好地理解和应用电磁阀技术，从而提高系统设计和故障排查的效率和质量。
