揭秘电子元器件封装：芯片的坚固守护者

电子元器件封装：芯片的保护壳

在电子产品的世界里，每一个微小的元器件都是构成庞大电子系统不可或缺的基础。而在这些元器件中，芯片无疑是核心所在。然而，裸露的芯片极易受到外界环境的干扰和损害，因此需要一种有效的保护措施来确保其稳定运行。电子元器件封装，作为芯片的保护壳，正是在这个背景下应运而生，发挥着至关重要的作用。

封装，简而言之，就是将芯片包裹在一个精心设计的保护壳中。这个保护壳不仅能够隔绝芯片与外界环境的直接接触，防止尘埃、水分、有害气体等杂质对芯片造成腐蚀或短路，还能在一定程度上抵御机械冲击和振动，保护芯片免受物理损伤。此外，封装还能提供芯片与外部电路之间的电气连接，确保信号能够准确无误地传输。

从结构上看，电子元器件封装通常由基板、封装体、引脚等部分组成。基板是封装的基础，它承载着芯片，并为芯片提供电气连接。封装体则是由塑料、陶瓷或金属等材料制成的外壳，紧密地包裹在芯片周围，形成一个封闭的保护空间。引脚则是封装与外部电路连接的桥梁，它们从封装体中伸出，通过焊接等方式与电路板上的焊盘相连。

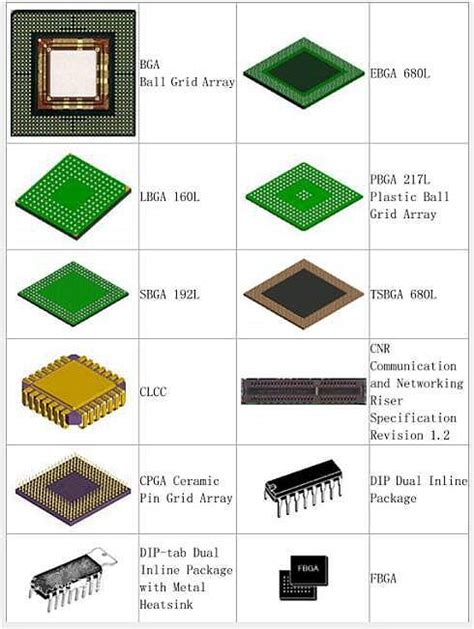

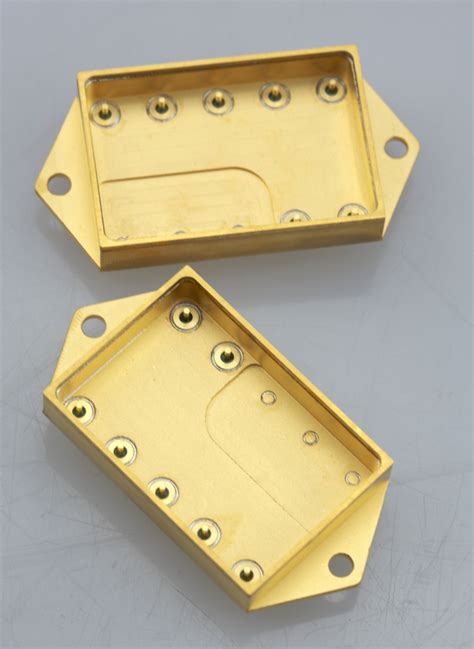

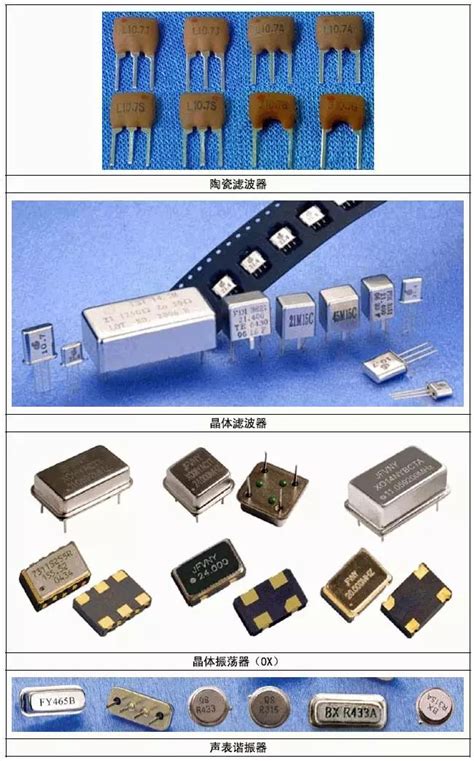

根据封装材料的不同，电子元器件封装可以分为多种类型。塑料封装是最常见的一种，它采用注塑成型的方法将芯片包裹在塑料外壳中。这种封装方式成本低廉，工艺成熟，广泛应用于消费类电子产品中。陶瓷封装则具有更高的耐高温、耐湿气和气密性能，适用于航空航天、军事等高可靠性要求的领域。金属封装则以其出色的散热性能和屏蔽效果，在功率器件和高频器件中占据一席之地。

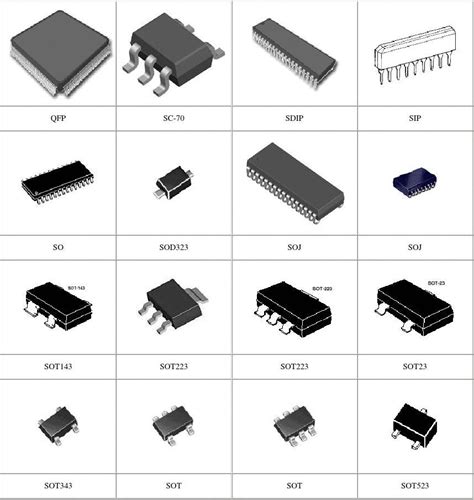

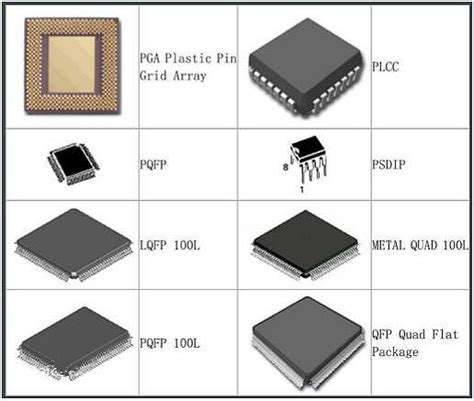

除了材料上的差异，电子元器件封装还可以根据引脚数量的多少、封装尺寸的大小以及封装形式的不同进行分类。例如，DIP（双列直插式封装）是一种引脚从封装体两侧伸出的封装形式，广泛应用于集成电路和晶体管等元器件中。SOP（小外形封装）则是一种引脚从封装体四侧伸出的封装形式，具有体积小、引脚密度高的特点，适用于便携式电子产品。QFP（四边扁平封装）和BGA（球栅阵列封装）则是更高密度的封装形式，广泛应用于微处理器、存储器等高性能芯片中。

在电子元器件封装的过程中，有几个关键技术环节不容忽视。首先是芯片贴装技术，它要求将芯片精确地放置在基板上的预定位置，确保芯片与基板之间的电气连接可靠。其次是引线键合技术，它利用金丝或铜丝等导线将芯片的电极与基板的引脚连接起来，形成电气通路。此外，还有注塑成型技术、激光打标技术等，这些技术共同构成了电子元器件封装的完整工艺流程。

随着电子技术的飞速发展，电子元器件封装也面临着新的挑战和机遇。一方面，随着芯片集成度的不断提高和尺寸的不断缩小，封装技术需要不断创新以适应更小的封装尺寸和更高的引脚密度。另一方面，随着5G、物联网、人工智能等新兴技术的兴起，电子元器件对封装的要求也越来越高。例如，在5G通信中，由于信号频率的提高和传输速率的加快，封装需要具有更好的高频性能和更低的信号损耗。在物联网应用中，由于设备数量的激增和分布范围的扩大，封装需要具有更低的功耗和更高的可靠性。在人工智能领域，由于算法复杂度的提高和数据处理量的增加，封装需要具有更好的散热性能和更高的数据传输速率。

为了满足这些新的需求，电子元器件封装技术正朝着以下几个方向发展：一是三维封装技术，它通过将多个芯片垂直堆叠在一起，可以极大地提高封装密度和集成度；二是系统级封装技术，它将多个功能模块集成在一个封装体中，形成一个完整的系统，可以简化电路板的布局和设计；三是无铅封装技术，由于环保法规的限制和可持续发展的要求，传统的含铅封装材料正逐渐被无铅材料所取代；四是倒装芯片封装技术，它通过将芯片的电极直接焊接在基板上，可以极大地缩短信号的传输路径，提高信号的质量和速度。

此外，随着智能制造和工业互联网的兴起，电子元器件封装的生产方式也正在发生深刻变革。自动化、智能化、网络化的生产设备和管理系统正在逐步普及，它们不仅能够提高生产效率、降低生产成本，还能够实现封装过程的实时监控和质量追溯，为电子元器件封装的可靠性和一致性提供了有力保障。

总之，电子元器件封装作为芯片的保护壳，在电子产品的设计和制造中发挥着举足轻重的作用。它不仅能够保护芯片免受外界环境的干扰和损害，还能提供芯片与外部电路之间的电气连接，确保电子系统的稳定运行。随着电子技术的不断进步和新兴技术的兴起，电子元器件封装正面临着新的挑战和机遇。我们有理由相信，在科技人员的共同努力下，电子元器件封装技术将不断创新和发展，为电子产品的智能化、小型化、高性能化提供更加坚实的支撑。
